產品詳情

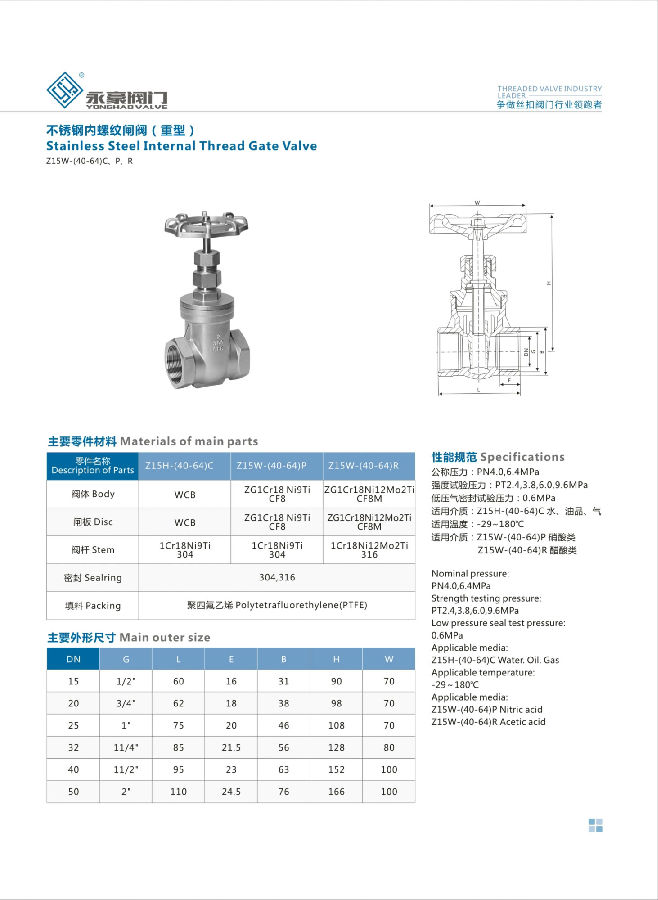

不銹鋼手柄絲扣閘閥特點:
1、低流動阻力。閥體內的介質通道是直的,介質沿直線流動,流動阻力小。
2、打開和關閉時省力。與截止閥相比,閘門垂直于介質流動的方向(無論是打開還是關閉)移動。
3、高度高,打開和關閉時間長。閘門的打開和關閉行程相對較大,并且下降是通過螺釘完成的。
4、制作水錘并不容易。原因是商店關閉了很長時間。
5、介質可以雙向流動,易于安裝。閘閥通道的兩側對稱。
6、結構的長度(殼體的兩個連接端面之間的距離)很短。
7、密封面容易磨損并影響其使用壽命。閘板和閥座的兩個密封面在打開和關閉時會相互摩擦,由于中等壓力的作用很可能會發生磨損,這會影響密封性能并縮短使用壽命。
8、價格較高。接觸密封面多,加工復雜,特別是澆口板的密封面難加工,零件多。
9、形狀簡單,結構短,制造工藝好,適用范圍廣。
10、結構緊湊,閥門剛度好,通暢,流動阻力小,密封面采用不銹鋼和硬質合金,使用壽命長,聚四氟乙烯填料,密封可靠,操作輕便靈活。
不銹鋼手柄絲扣閘閥主要零部件材料
序號 | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼 CF8M/CF8 |
2 | 閘板 | 不銹鋼 CF8M/CF8 |
3 | 閥桿 | 不銹鋼 SS316/SS304 |
4 | 閥蓋 | 不銹鋼 CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推墊片 | 不銹鋼 SS304 |
7 | 閥桿架 | 不銹鋼 SS316/SS304 |
8 | 填料 | 聚四氟乙烯 |
9 | 螺母 | 不銹鋼 SS304 |
10 | 填料壓蓋螺母 | 不銹鋼 SS316/SS304 |
11 | 手輪 | 鋁合金 |
12 | 銘牌 | 鋁 |
13 | 手輪墊片 | 不銹鋼 SS304 |
14 | 手輪螺母 | 不銹鋼 SS304 |
不銹鋼手柄絲扣閘閥主要尺寸
口經 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
